背景：

本研究開發了一種用于高性能全印刷無機薄膜晶體管(TFT)的印刷多層銦鎵鋅氧化物(IGZO)和銀(Ag)電極結構的強脈沖光(IPL)退火工藝。通過使用IGZO前體和銀墨水的溶液工藝，制造了底柵結構TFT。使用旋涂法在覆蓋有熱生長二氧化硅的重?fù)诫s硅晶片上形成IGZO半導體層。IGZO層的退火工藝采用了優化的IPL輻照工藝。通過絲網印刷將銀墨水印刷在IGZO層上以形成源極和漏極(S/D)圖案。通過近紅外輻射(NIR)干燥該S/D圖案，然后通過改變輻照能量用強脈沖光燒結干燥的S/D圖案。采用參數分析儀測量全印刷TFT的性能，例如場效應遷移率和開/關比電傳輸特性。界面分析包括接觸電阻和橫截面微結構分析，這是必不可少的，因?yàn)樵谕嘶鸷蜔Y(jié)過程中可能會發生擴散現象。因此，該TFT器件表現出了值得注意的性能（場效應遷移率：7.96cm2/Vs，開/關比：107）。這與傳統TFT的性能相似，有望在印刷金屬氧化物TFT領域開辟一條新道路。

文獻介紹：

柔性可折疊顯示屏是下一代顯示屏，同時也需要高質量的可視化效果。在這一趨勢下，薄膜晶體管(TFT)的半導體材料（例如Si基化合物）已被氧化物半導體（例如銦鎵鋅氧化物(IGZO)）所取代。IGZO因其光學透明性、高電子遷移率、大氣穩定性和機械靈活性，作為下一代TFT的通道層而備受關注。通常，光刻已用于制造TFT中的IGZO，其涉及復雜的沉積、曝光和蝕刻工藝，導致工藝成本高。為了提高工藝效率并降低制造成本，最近開發了一種結合印刷技術的溶液處理IGZO，它可以在室溫和大氣壓下無需光刻即可形成半導體薄膜。通過退火工藝的開發和材料方面的突破，溶液處理IGZO的性能和工藝效率得到了提高，與沉積IGZO相當。然而，在TFT制造過程中，仍然采用沉積工藝來形成電極和電介質等材料。因此，整個工藝的效率尚未提高。

在過去十年中，印刷電子技術得到了迅速發展，利用印刷技術無需光刻工藝即可形成具有各種納米墨水材料的電極。通過印刷電子技術，可以通過簡單的印刷和燒結工藝制造電極，近年來推出了各種印刷型設備。各種金屬材料已用于基于IGZO的TFT，并評估了TFT性能與金屬電極之間的相關性。就鉬和鈦而言，由于它們與IGZO的接觸電阻低，因此可以提高TFT性能，但由于納米顆粒在大氣條件下的氧化現象難以處理，因此很少用作墨水材料。另一方面，銀（Ag）因其抗氧化性和化學穩定性而成為印刷電子中最先進的電極材料。Y.Ueoka報告稱，Ag可在特定驅動范圍內用作基于IGZO的TFT的電極。但是，由于印刷Ag電極的燒結需要對Ag電極和IGZO層加熱，因此Ag墨水中的幾種添加劑會降低TFT性能，因?yàn)?/span>IGZO通道會被它們污染。為了減少這些界面反應，在IGZO通道和電極之間采用了中間層。但是，由于中間層的燒結過程不僅需要加熱過程，還需要較長的處理時間，因此效率低下。為了使印刷電子在TFT制造中得到更有效的利用，需要對燒結或退火工藝進行一些創新性變革。為了解決燒結時間長的問題，人們開發了強脈沖光(IPL)燒結技術，在室溫等環境條件下短時間內選擇性加熱納米材料（如金屬電極和薄膜）。使用IPL燒結技術，可以在短時間內有效地對氧化物半導體層以及金屬電極進行退火。然而，據我們所知，IPL燒結的金屬電極尚未成功用于TFT的IGZO，而沉積的Al電極則用于IPL退火的IGZO層。這可能是因?yàn)橹暗拇蠖鄶?shù)研究只關注每個單層IGZO或電極的退火。尚未研究使用IPL同時對半導體層和金屬電極進行退火和燒結，這可能為TFT制造工藝提供一種創新技術。

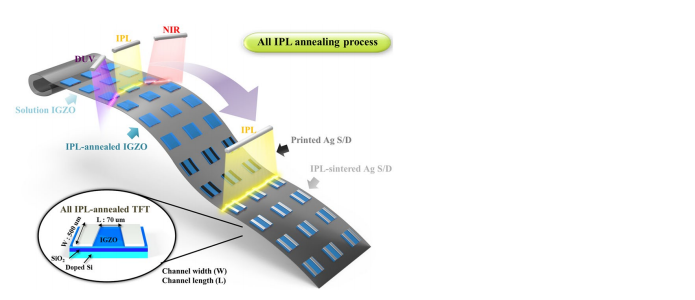

因此，本研究開發了一種由印刷IGZO和印刷Ag電極組成的印刷多層IPL退火工藝，并結合深紫外(DUV)和近紅外(NIR)干燥，用于高性能TFT。通過旋涂將IGZO前體涂覆在覆蓋有熱生長二氧化硅的重?fù)诫s硅晶片上，然后進行IPL退火，并結合深紫外和NIR干燥。在IPL退火的IGZO層上絲網印刷Ag源/漏(S/D)電極，并通過強脈沖光燒結，同時改變輻照能量。

本研究采用溶液處理的IGZO和印刷Ag電極，無需熱處理和沉積方法，實現了TFT的全印刷和IPL退火工藝。全印刷和IPL退火TFT可實現7.96cm2/V·s的高遷移率和107的開/關比，與基于沉積電極的TFT相當?？紤]到Ag電極在IGZO上的熱燒結，得出結論，由于燒結過程中碳的擴散，無法開發熱燒結Ag電極基TFT。發現IPL退火方法不僅適用于IGZO退火，也適用于TFT結構上電極的燒結。此外，全IPL退火工藝能夠形成結構化學和電學穩定的電極和IGZO以及它們的界面，從而實現高性能TFT。通過全IPL印刷退火工藝，可以在室溫下快速制備全印刷無機TFT，有望在IGZO-TFT領域開辟一條新路。

引用：https://doi.org/10.1038/s41598-024-52096-2
